Gancio di carta vetrata in alluminio e dischi di levigatura ad anello



I. Sistema di materiale e caratteristiche strutturali

La fondazione tecnica del gancio di carta vetrata in alluminio e dei fogli abrasivi ad anello è costruita su un sistema composito multi-materiale.



    Lo strato di materiale di baseè in genere realizzato in materiali compositi di carta kraft o poliestere ad alta densità. Questa scelta non è arbitraria ma si basa su rigide considerazioni sulle prestazioni materiali. La carta kraft ad alta densità, con la sua eccellente resistenza alla trazione (di solito maggiore o uguale a 150 N/cm) e la resistenza a lacrime (maggiore o uguale a 8n/mm), fornisce una solida base per la carta vetrata. I materiali compositi di pellicola in poliestere, d'altra parte, vengono utilizzati per la loro stabilità dimensionale e la resistenza chimica, adatti a condizioni di lavoro specifiche. Per migliorare ulteriormente le prestazioni del materiale di base, alcuni prodotti di fascia alta subiscono un trattamento speciale di silanizzazione, controllando la tensione superficiale del materiale di base tra 32-38 mn/m. Ciò non solo garantisce l'adesione dello strato abrasivo, ma conferisce anche al prodotto un'eccellente resistenza all'umidità.

   Lo strato abrasivo, poiché lo strato funzionale core di carta vetrata, utilizza in genere l'allumina bianca fusa (WA) o l'allumina marrone (A) come materiale principale. Queste particelle di allumina, dopo sinterizzazione ad alta temperatura, formano una struttura policristallina, dotando la carta vetrata con eccellente durezza e resistenza all'usura. L'analisi XRD mostra che nella carta vetrata di alta qualità, il contenuto della fase -al₂o₃ nello strato abrasivo può raggiungere oltre il 92%, con grani concentrati nell'intervallo 0,5-3 μm. Questa microstruttura garantisce l'efficienza del taglio e la finitura superficiale della carta vetrata. La distribuzione delle dimensioni delle particelle dello strato abrasivo aderisce rigorosamente allo standard FEPA, che va da P80 a P2000. Per appestri di sabbia di diverse dimensioni della grana, la concentrazione di dimensioni delle particelle (D90/D10) è strettamente controllata entro 1,5, garantendo segni di macinazione coerenti e ripetibili.

   Il sistema gancio e loop, fungere da ponte che collega la carta vetrata alla macinazione, è ugualmente cruciale nel suo design. La carta vetrata moderna impiega comunemente un adesivo epossidico-poliuretano a due componenti, che non solo vanta una forza di peel eccezionale (fino a 4,5 N/cm), ma dimostra anche un'eccellente resistenza alla temperatura e resistenza alla corrosione chimica. Per migliorare ulteriormente l'affidabilità del sistema di gancio e loop, alcuni prodotti adottano una struttura di connessione articolare a coda di rondine. Attraverso l'accoppiamento delle parti maschili e femminili elaborate dal CNC, la piattaforma nell'articolazione di carta vetrata è controllata per essere inferiore o uguale a 0,05 mm, eliminando efficacemente il tradizionale difetto della traccia dell'articolazione della carta vetrata e migliorando la qualità della macinazione.





Ii. Controllo preciso del processo di produzione
Il processo di produzione dei fogli abrasivi di vescita di vescicale di ossido di alluminio è una procedura altamente precisa che coinvolge più passaggi critici. Nella fase di pretrattamento del materiale di base, la tecnologia di scarica corona viene in genere impiegata per aumentare il valore della dyne di superficie della base di carta a 42 mn/m, creando condizioni ideali per il successivo processo di incollaggio. Il trattamento con scarico corona utilizza un campo elettrico ad alta tensione per ionizzare l'aria e generare plasma, che attiva la superficie del materiale di base, migliorando così l'adesione dello strato adesivo.

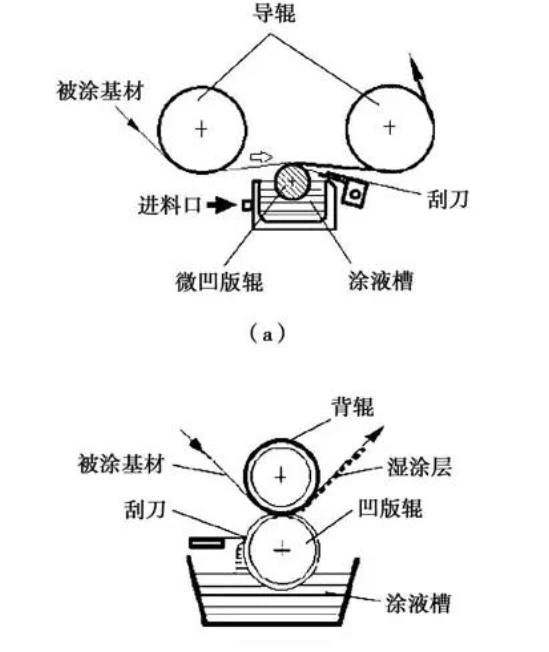

  L'applicazione della colla di baseè uno dei processi chiave nella produzione di carta vetrata. Le moderne linee di produzione utilizzano in genere la tecnologia di stampa a micro-gravure, che applica uniformemente la colla di base sulla superficie del substrato attraverso un rullo a grave con precisione. Lo spessore dello strato di colla è generalmente controllato tra 8 e 12 μm. È curato entro 3 secondi da un sistema di asciugatura a infrarossi vicino (con una lunghezza d'onda di 850 nm), garantendo che non si verifichi deformazioni a stress termico nello strato di colla e mantenendo la piattaforma del substrato.





   Il processo di levigatura elettrostaticaè la tecnologia principale nella produzione di carta vetrata. In un campo elettrostatico con una tensione di 15-25 kV e una resistenza al campo elettrico di 3,5 kV/cm, le particelle di allumina vengono ionizzate e caricate. Sotto la forza del campo elettrico, sono uniformemente adsorbiti sulla superficie del substrato con una carica opposta, formando un singolo strato di disposizione ordinata. Il rilevamento delle dimensioni delle particelle mostra che il processo di levigatura elettrostatica può aumentare il tasso di copertura abrasiva della carta vetrata P1000 al 68 ± 2%, un miglioramento del 23% rispetto al tradizionale processo di levigatura a gravità, migliorando significativamente l'efficienza di taglio e la durata della carta vetrata. Alcune linee di produzione di fascia alta sono inoltre dotate di sistemi di compensazione dinamica, che monitorano la corrente di levigatura (0,5-2,0 mA) in tempo reale e regolano automaticamente la velocità di alimentazione per mantenere la deviazione della dimensione delle particelle entro ± 1μm, garantendo la stabilità della qualità della carta vetrata.

   Il processo post-curvoè l'ultimo passo nella produzione di carta vetrata e una fase cruciale per garantirne le prestazioni. Le linee di produzione moderne in genere impiegano un sistema di circolazione dell'aria calda in tre stadi: una sezione di preriscaldamento di 60 gradi per effettuare il flusso dello strato adesivo ed eliminare lo stress interno; una sezione a media temperatura di 120 gradi per completare la cura iniziale e formare una resistenza adesiva iniziale; e una sezione ad alta temperatura di 180 gradi per ottenere la reticolazione completa e ottimizzare le prestazioni dello strato adesivo. L'analisi DSC indica che il processo di indurimento a tre stadi può rendere il grado di indurimento della resina epossidica di oltre il 95%, dotando la carta vetrata con eccellente resistenza all'acqua (il tasso di ritenzione della resistenza alla buccia è maggiore o pari all'85% dopo immergere in acqua a 23 gradi per 72 ore) e resistenza al calore.



Iii. Caratterizzazione delle prestazioni e meccanismo di fallimento
Le prestazioni dei dischi di levigatura influiscono direttamente sulla qualità e l'efficienza della levigatura. Pertanto, condurre una caratterizzazione completa delle prestazioni di carta vetrata e analizzare profondamente il suo meccanismo di fallimento è di grande significato per ottimizzare la progettazione di carta vetrata e migliorare le sue prestazioni.



  Performance di taglioè l'indice per le prestazioni più core di carta vetrata. Di solito, la macchina di test TCM viene utilizzata per la valutazione quantitativa. In una condizione di carico di 20 N, la carta vetrata P400 di alta qualità può ottenere una velocità di rimozione di 0,32 g/min su piastre di acciaio ST12 mantenendo una rugosità superficiale di RA inferiore o uguale a 0,8 μm, dimostrando un'eccellente efficienza di taglio e finitura superficiale. I test di usura mostrano che la curva di vita della carta vetrata di alta qualità presenta in genere caratteristiche a tre stadi: lo stadio di corsa iniziale (0-500 rivoluzioni), in cui la carta vetrata e la superficie del pezzo si adattano tra loro e l'efficienza di taglio aumenta gradualmente; Lo stadio di usura stabile (500-3000 rivoluzioni), in cui l'efficienza di taglio della carta vetrata rimane stabile e la rugosità superficiale rimane coerente; e lo stadio di fallimento rapido, in cui l'efficienza di taglio della carta vetrata diminuisce bruscamente e la rugosità superficiale si deteriora. La vita efficace totale può raggiungere oltre 4000 rivoluzioni.

    Analisi della modalità di erroreè un mezzo importante per migliorare le prestazioni della carta vetrata. L'analisi rivela che il distacco di particelle abrasivi è il principale meccanismo di insufficienza di carta vetrata, che rappresenta il 68% dei casi di fallimento. Attraverso l'osservazione di SEM della superficie di fallimento, si può vedere che il fallimento coeso dello strato adesivo e della frattura abrasiva delle particelle coesistono, indicando che la tenacità dell'adesivo deve essere ottimizzata e la forza di legame tra il strato adesivo e il substrato, nonché Alcuni studi hanno modificato lo strato adesivo aggiungendo nano-sio₂ (dimensione delle particelle 20nm), che ha aumentato la resistenza alla buccia del 27% mantenendo la flessibilità (allungamento a rottura maggiore o uguale al 150%), estendendo efficacemente la vita di servizio e l'affidabilità della carta vetrata.

    Tendenza intasamentoè un indicatore chiave che influisce sull'esperienza utente della carta vetrata. Ingresso si riferisce al fenomeno in cui i detriti di macinazione si accumulano sulla superficie della carta vetrata, bloccando gli spazi tra i grani abrasivi e riducendo l'efficienza di taglio. Secondo il test standard ASTM D3466, la carta vetrata con un rivestimento anti-ologging stearato di zinco ha mostrato una riduzione del 72% nell'inbollaggio rispetto ai campioni non trattati durante la macinazione del legno di pino bianco, migliorando significativamente la vita di servizio e la macretta dell'efficienza della cartella. L'analisi della spettroscopia a infrarossi ha confermato che la micro-polvere di politetrafluoroetilene nello strato anti-cogging migra sulla superficie sotto l'effetto della macinazione del calore, formando un film auto-lubrificante, riducendo efficacemente l'adesione della macinatura dei detriti e abbassando la tendenza al gocce.





IV. Istruzioni di ottimizzazione per i processi di applicazione
L'applicazione di fogli abrasivi per gancio di carta vetrata in alluminio coprono più campi e i requisiti per le prestazioni della carta vetrata variano in diversi campi. Pertanto, l'ottimizzazione dei processi di applicazione per diversi scenari di applicazione è di grande significato per sfruttare appieno le prestazioni della carta vetrata e migliorare la qualità della macinazione.



Nel campo della lavorazione di precisione, l'applicazione di dischi di levigatura deve seguire il principio della macinazione graduata. La macinazione graduata si riferisce alla selezione di sandpapers di diverse grane in base ai requisiti di rugosità superficiale del pezzo e all'esecuzione sequenziale di macinazione ruvida, rettifica semi-precisione, rettifica di precisione e lucidatura. Prendendo la lucidatura delle parti in lega di alluminio aerospaziale come esempio, il flusso di processo tipico è: P80 → P120 → P180 → P240 → P320 → P400 → P600 → P800, con la velocità di feed che diminuisce del 30% ad ogni fase, al fine raggiungendo una qualità della superficie di RA0.2μm. Alcune aziende hanno anche sviluppato sistemi di levigatura intelligenti, che utilizzano sensori di spostamento laser per monitorare la rugosità superficiale in tempo reale e cambiare automaticamente le griglia di carta vetrata, aumentando così l'efficienza di elaborazione del 40% garantendo al contempo la coerenza della qualità della superficie.

In condizioni di lavoro speciali, la selezione e l'ottimizzazione della carta vetrata sono particolarmente importanti. Ad esempio, nelle operazioni di pittura di ritocco automobilistico, la macinazione dell'acqua viene generalmente adottata per ridurre l'inquinamento della polvere e migliorare la qualità della superficie della vernice. Il processo di macinazione dell'acqua pone elevate richieste sulla resistenza all'acqua della carta vetrata. Pertanto, dovrebbe essere scelta la carta vetrata resistente all'acqua (serie W), con un tasso di assorbimento non superiore al 5% e una resistenza all'acqua dello strato adesivo (dopo aver immerso in acqua di 70 gradi per 168 ore, il tasso di ritenzione della forza di buccia non è inferiore al 75%), per garantire che la carteggiatura non cade o non si defonga durante la maturazione dell'acqua e il mantenimento delle prestazioni. Per parti con raggio di curvatura R <5 mm, si consiglia la carta vetrata a base posteriore elastica. La sua resistenza alla fatica di flessione può raggiungere oltre 100.000 volte, permettendole di aderire da vicino alla superficie irregolare e ottenere una macinazione uniforme.

La manutenzione e la cura della carta vetrata influenzano anche la sua durata e la qualità della macinazione. Si raccomanda di utilizzare il metodo incrociato, cioè per cambiare regolarmente la direzione della macinazione durante il processo di macinazione, che può aumentare il tasso di utilizzo di abrasivo del 25% ed estendere la durata della carta vetrata. Durante la pulizia, l'aria compressa (0,6 MPA) deve essere utilizzata per far esplodere i detriti di macinazione e la polvere nella direzione opposta. I solventi organici non devono essere utilizzati per evitare di danneggiare lo strato adesivo e il materiale di base. L'ambiente di stoccaggio dovrebbe controllare la temperatura e l'umidità (23 ± 2 gradi /50 ± 5%di RH) per impedire al materiale di base di assorbire l'umidità e la deformazione, che possono influire sulla piattaforma della carta vetrata.
